唐雪陽

安科瑞電氣股份有限公司 上海嘉定  201801

隨著分布式光伏產業的快速發展，光伏“四可”已成為行業熱議的核心話題，直接關系到光伏系統的并網穩定性、消納效率與電網安全。本文將以Q&A形式，結合政策要求與實際應用場景，帶大家深度解析光伏“四可”的核心內涵、政策導向及解決方案。

Q1：什么是光伏“四可”？核心價值是什么？

A：光伏“四可”是指光伏發電系統需具備的可觀、可控、可測、可調四大核心能力，是保障分布式光伏與電網協同運行的關鍵技術要求。

具體來看：“可觀”即能實時監測光伏系統的出力功率、運行狀態等核心數據；“可控”指可通過技術手段對光伏出力進行柔性或剛性干預；“可測”是精準采集光伏系統的電壓、電流、功率因數等關鍵參數；“可調”則是根據電網調度需求，靈活調整光伏輸出功率，適配電網負荷變化。

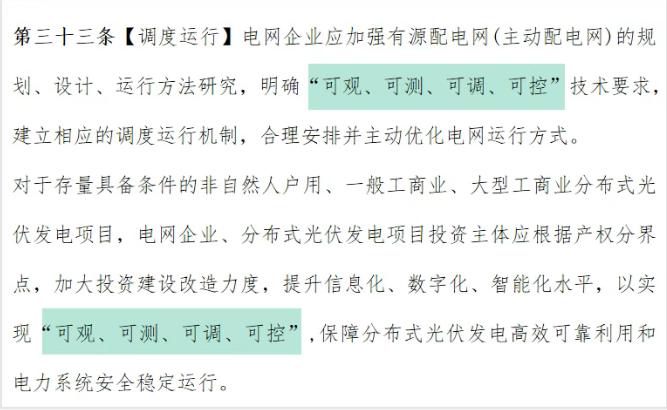

其核心價值在于通過全維度的管控與調節，實現光伏消納能力的協同優化，有效解決臺區反向重過載、就地消納不平衡等行業痛點，保障電網安全穩定運行。值得注意的是，《分布式光伏發電開發建設管理辦法（征求意見稿）》第六章“運行管理”第三十三條“調度運行”中，已明確提及光伏“四可”相關要求，將其納入規范運行的核心指標。

Q2：光伏“四可”有哪些相關政策支撐？哪些省份已明確要求？

A：光伏“四可”并非行業自發提出的技術概念，而是有著明確的政策導向，目前全國多個省份已針對分布式光伏出臺“四可”功能相關要求，推動技術落地普及。據統計，江蘇、陜西、江西、河南、安徽、山東等省份均已在相關政策文件中強調“四可”能力的重要性。

其中，山東省是較早明確“四可”相關要求的省份。早在2021年12月28日，山東省便發布《關于切實做好分布式光伏并網運行工作的通知》，明確提出需完善分布式光伏功率采集、遠程控制等技術措施；當電網負備用不足或需要調峰時，需保證分布式光伏能按照電力調度機構指令有序上網消納；同時要求光伏系統必須滿足采集、監視、控制全流程要求，具備接收并執行地區電力調度機構功率控制指令的功能部署。

后續江蘇、河南等省份也陸續跟進，在分布式光伏并網管理、運行監管等相關政策中，將“四可”能力作為光伏項目并網運行的重要前提，進一步推動光伏產業從“規模擴張”向“高質量發展”轉型。

Q3：戶用和工商業光伏的“四可”解決方案有何不同？具體如何落地？

A：戶用與工商業光伏的應用場景差異較大（如逆變器數量、并網電壓等級、控制需求等），因此“四可”解決方案也存在明顯區別，核心是適配不同場景的技術痛點與運行需求。

1.戶用分布式光伏“四可”解決方案：戶用場景的核心痛點是逆變器品牌繁雜、型號多樣，且不同廠家逆變器的通信接口、通信協議不統一，導致難以實現集中化的通信與控制。為解決這一問題，“四可”專用設備應運而生——這類設備市面上常見名稱有“規約轉換器”“分布式接入單元”等，雖命名不同，但核心功能一致：實現光伏逆變器的協議轉換。

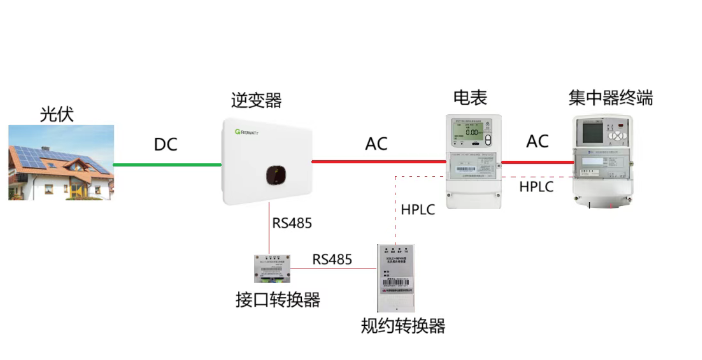

具體落地邏輯為：“四可”設備先接收主站下發的國網標準DL/T698.45協議報文，對其進行解析后，自動轉換成適配各品牌逆變器的Modbus報文，再通過光伏接口轉接器或直接與逆變器建立通信；逆變器運行數據通過Modbus報文回復后，由“四可”設備再次解析，生成符合DL/T698.45標準的報文并上報主站，最終實現“可觀、可控、可測、可調”全功能落地。以下是戶用分布式光伏“四可”方案示意圖。

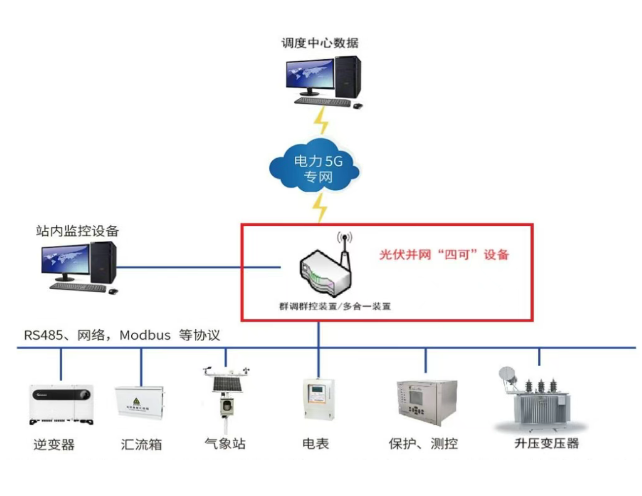

2.工商業分布式光伏“四可”解決方案：工商業光伏多為中大型項目，其中10kV并網項目是“四可”要求的主要適用場景。其解決方案核心是增設群調群控裝置（AGC/AVC），也常被稱為“多合一終端”，通過集中管控多個光伏逆變器的出力與運行狀態，響應電網調度指令。以下是工商業光伏“四可”方案示意圖。

Q4：工商業光伏“四可”裝置中的AGC與AVC，具體有什么區別？

A：AGC與AVC是工商業光伏“四可”系統中兩種核心的自動控制模塊，二者分工明確，分別針對“功率”和“電壓”兩大核心指標進行調控，共同保障光伏系統與電網的協同穩定運行。

1.AGC（自動發電控制）：核心作用是調節光伏系統的輸出功率。它會實時監測電網的負荷變化與頻率波動，通過自動調整光伏逆變器的出力大小，匹配不斷變化的用戶電力需求，確保電網頻率穩定在安全范圍。簡單來說，AGC是光伏系統的“功率調節器”，核心目標是維持電網功率平衡，保障供電穩定性。

2.AVC（自動電壓控制）：核心作用是調節電力系統的電壓水平。電網電壓需保持在合理范圍內，才能保證供電質量與各類用電設備的正常運行。在光伏電站中，AVC系統通過自動調節電網電壓、無功功率等參數，改善電網電壓質量，降低電網損耗，同時避免電壓過高或過低對光伏設備及電網造成損害，實現電網的穩定與經濟運行。簡單來說，AVC是光伏系統的“電壓調節器”，核心目標是保障供電質量。

安科瑞分布式光伏監測系統介紹

針對用戶新能源接入后存在安全隱患、缺少有效監控、發電效率無法保證、收益計算困難、運行維護效率低等通點，提出的Acrel-1000DP分布式光伏監控系統平臺，對整個用戶電站全面監控，為用戶實現降低能源使用成本、減輕變壓器負載、余電上網，提高收益；節能減碳，符合國家政策。

全站安全穩定運行

發電效益與收益

標準規范并網

全站電力監控與運維

系統功能

1、綜合看板

光伏電站位置顯示

光伏電站數量，峰值發電功率，實時發電功率顯示

統計所有光伏電站日、月、年發電量

計算標準煤節約量以及二氧化碳減排量

柱狀圖展示每月發電量

2、電站狀態

展示光伏電站發電功率，峰值功率等基本參數

統計當前光伏電站日、月、年發電量

攝像頭實時監測

接入輻照度、環境溫濕度、風速等環境參數

顯示當前光伏電站逆變器接入數量及其基本參數

3、逆變器狀態

逆變器基本參數顯示

日、月、年發電量顯示

通過曲線圖顯示逆變器功率、環境輻照度曲線

直流側電壓電流查詢

交流電壓、電流、有功功率、頻率、功率因數查詢

4、電站發電統計

統計列表中所有光伏電站日、月、年發電量，支持柱狀圖和曲線圖切換展示以及報表導出功能。

5、逆變器發電統計

統計當前光伏電站中所有逆變器的日、月、年發電量，支持柱狀圖和曲線圖切換展示以及報表導出功能。

6、逆變器曲線分析

展示逆變器直流側電壓、電流曲線，交流側功率曲線以及環境輻照度曲線、溫度曲線。便于用戶進行整體分析。

配套產品

案例分享—上海某汽車變速器 分布式光伏

上海某汽車變速器有限公司屋頂光伏發電項目，位于上海市嘉定區，裝機容量為8.3MW，采用自發自用余電上網模式。

用戶配電站為35kV用戶站，站內2臺35kV主變，容量均為20MVA。本次光伏設計2個并網點，光伏組件逆變?yōu)?.8kV交流電壓后經升壓后接入用戶配電站10kV側母線的高壓配電房

用戶配電站為35kV用戶站，站內2臺35kV主變，容量均為20MVA。本次光伏設計2個并網點，光伏組件逆變?yōu)?.8kV交流電壓后經升壓后接入用戶配電站10kV側母線的高壓配電房

方案配置

逆變器采集網關；

升壓箱變保護測控裝置；

預制艙AM5SE保護裝置；

并網柜部署安全自動裝置屏2面；

含防孤島保護/電能質量監測/故障解列等；

光伏監控系統及五防系統1面；

遠動通訊及調度數據網屏1套；

光功率預測屏1面；

計量屏1面；

直流屏1面；

交流屏1面。

實現光伏站內監控及無線調度上傳功能，

滿足當?shù)毓夥⒕W(wǎng)要求。
